自研引擎PulsarEngine的Shader编译流程

Shader源码

对于一个游戏引擎需要有一个灵活的着色材质系统，较旧的做法一般是直接提供glsl源码，在程序运行时读取并编译。但这种做法难以纳入到资产管理系统中来，也无法更加灵活的变更。

在引擎内分为shader源码、shader资产、材质。三种着色相关内容。

shader源码被视为和C++同一级别的源码，这里定义ShaderPass的概念为API层中的ShaderProgram以及相关管线状态的集合，每一个逻辑级别的ShaderPass都拥有多个HLSL和json的配置文件，例如：

• Lit.vs.hlsl
• Lit.ps.hlsl
• Lit.sh.json

这三个文件将会被视为一个ShaderPass，vs.hlsl后缀的文件为顶点着色器，ps.hlsl后缀的文件为像素（片元）着色器 ，sh.json后缀的文件为该Pass的管线设置，如正反面剔除，是否是透明材质等等。引擎内的Shader资产可以配置多个ShaderPass，通过组织多个ShaderPass的顺序来对一个物体进行渲染。

一个.sh.json的样例：

{
    "PassName": "Engine/Missing",
    "CullMode": "None",
    "DepthTestEnable": true,
    "DepthWriteEnable": true,
    "DepthCompareOp": "Less",
    "StencilTestEnable": false
}

除了这三种后缀可能还会有cs.hlsl（Compute Shader）和ms.hlsl（Mesh Shader）等可编程的代码。但有一种是不会被编译的，那就是文件后缀为.inc.hlsl的类型，这种文件不应被扫描和编译，该类型的定义作用类似与C语言中的.h头文件，用于编写前置类型，函数库以及宏定义等等。

Shader资产

Shader资产是引擎内的一种普通资产，可以设置多个ShaderPass，主要作为shader源码与引擎资产系统之间的桥梁。Shader资产的概念和Unity中的Shader资产还有和UE中的母材质概念比较像，都是一个不太可修改的原型。

材质

材质可以说是Shader+参数的集合，类似于Unity的材质以及UE中的材质实例概念。场景中无法使用Shader直接渲染，而是要使用材质。

编译器

在早期的版本里，引擎使用OpenGLAPI和glsl语言，采用直接读取源代码拿给驱动进行编译的做法，而现代引擎有着需要支持多个平台以及多种图形API的需求。

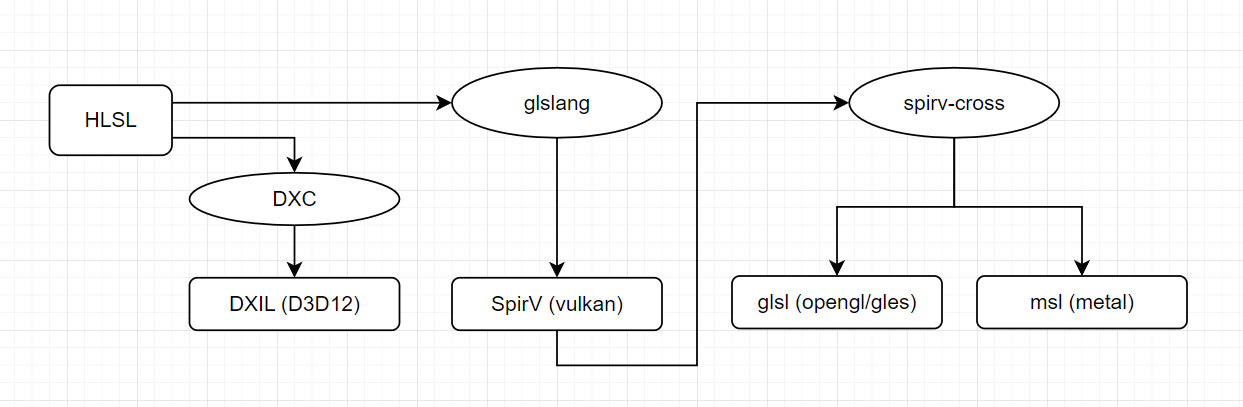

编译SPIR-V的编译器主要为两个，一个是微软出品的DirectXShaderCompiler(dxc)，另一个是KhronosGroup的glslang，DXC可以将HLSL编译为DXIL以及SPIRV，glslang可以将HLSL和GLSL编译为SPIRV，这两个工具都可以将HLSL编译为SPIR-V字节码。

有一些图形api仅拥有字节码或中间语言接口，无法使用源码提供给api进行编译，但几乎都支持字节码，所以在做统一的时候使用字节码是个很好的选择，例如vulkan使用的SPIRV，D3d使用DXIL，Opengl450开始也可以读取SPIRV。

虽然vulkan和opengl都支持着SPIRV中间语言，但各个图形平台有着许多不同的实现细节导致无法进行图形api差异无感编程，例如opengl内的NDC与vulkan的NDC不一致，部分平台会使用反向的深度等等，这些全部都要靠用户去通过平台差异来编写宏，而字节码是相当经过了一次预编译，会将原本源码内的宏预处理处理完毕，当没有宏后的文件就只能在对应的平台上执行了，为了跨平台跨图形API，则需要将一份shader源码处理出多个目标结果，例如引擎打包支持的版本为DX12，Vulkan以及OpenGL450，那么就要先用预处理分别定义PLATFORM_D3D、PLATFORM_VULKAN、PLATFORM_OPENGL并且编译三次。因为源码采用了HLSL所以可以使用DXC直接编译为D3D可用的DXIL中间语言，而Opengl450也有了SPIRV字节码的读取支持，可以通过glslang等工具进行编译，或者采用SPIRV-CROSS工具将SPIRV转换为glsl给opengl使用。

在编写编译流程时，可以将一个ShaderPass编译为一个文件，例如将.vs.hlsl和.ps.hlsl编译后的字节与.sh.json文件内容合并为一个文件，这样在Shader资产读取时会更加方便管理，而且也可以在这个文件中附加编译的其他信息，比如有没有ComputeShader等等。我将这个合并的文件后缀其名为.shader，作为编译流程的编译结果。

在打包的包体里要有各个不同图形API的Shader，Shader包体数据格式大概为：

1. 文本配置、渲染设置等
2. 平台Shaders[]
   1. Vulkan
      1. 顶点着色器SPIRV
      2. 片元着色器SPIRV
      3. 计算着色器SPIRV
   2. D3D
      1. 顶点着色器DXIL
      2. 像素着色器DXIL
      3. 计算着色器DXIL
   3. OpenGL
      1. 顶点着色器GLSL/SPIRV
      2. 片元着色器GLSL/SPIRV
      3. 计算着色器GLSL/SPIRV

dxc源码地址：microsoft/DirectXShaderCompiler: This repo hosts the source for the DirectX Shader Compiler which is based on LLVM/Clang. (github.com)

glslang源码地址：KhronosGroup/glslang: Khronos-reference front end for GLSL/ESSL, partial front end for HLSL, and a SPIR-V generator. (github.com)
