绝区零角色shader复刻

贴图介绍

基础色图

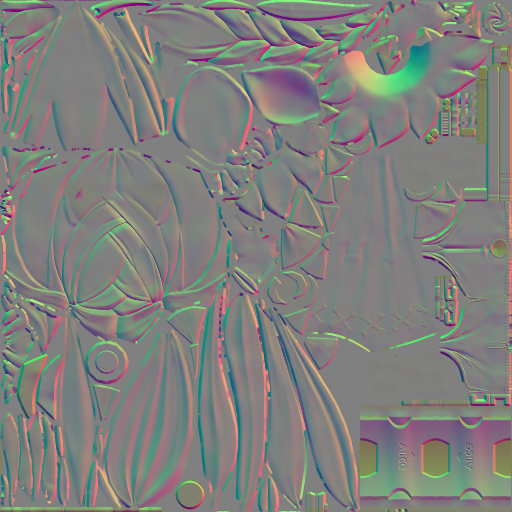

法线贴图

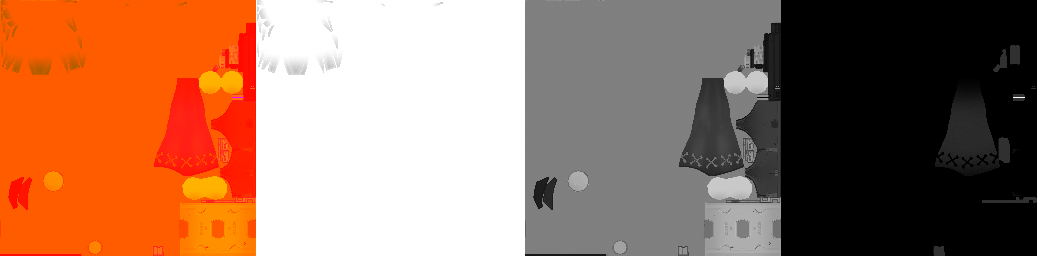

Mix1图：

• R:ShadingID
• G:Metallic
• B:SpecularMask

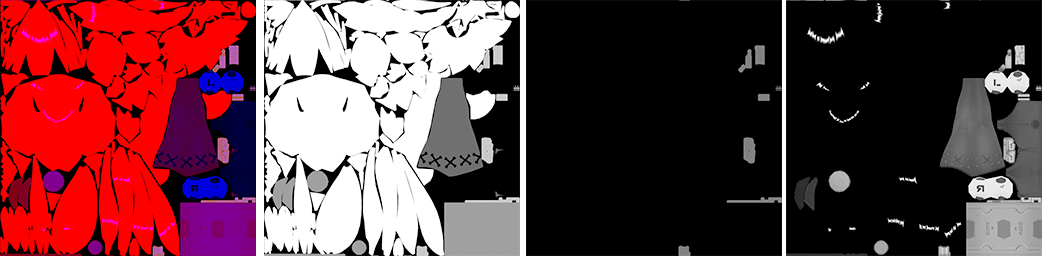

Mix0图，

• R: 还没看
• G: Roughness
• B: mask # MatcapMask(0~0.2)|EmissiveMask(0.2~1)
  • MatCapMask = mask < 0.2 ? saturate(mask*5.1) : 0
  • EmissiveMask = saturate((mask-0.2)*1.25)

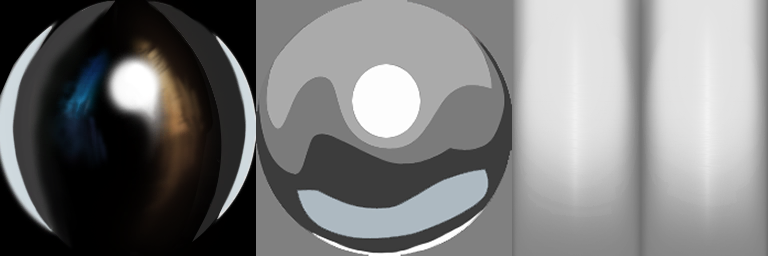

MatCpas（Texture2DArray）：三张图通常用于皮革、金属、丝袜。

Ramp

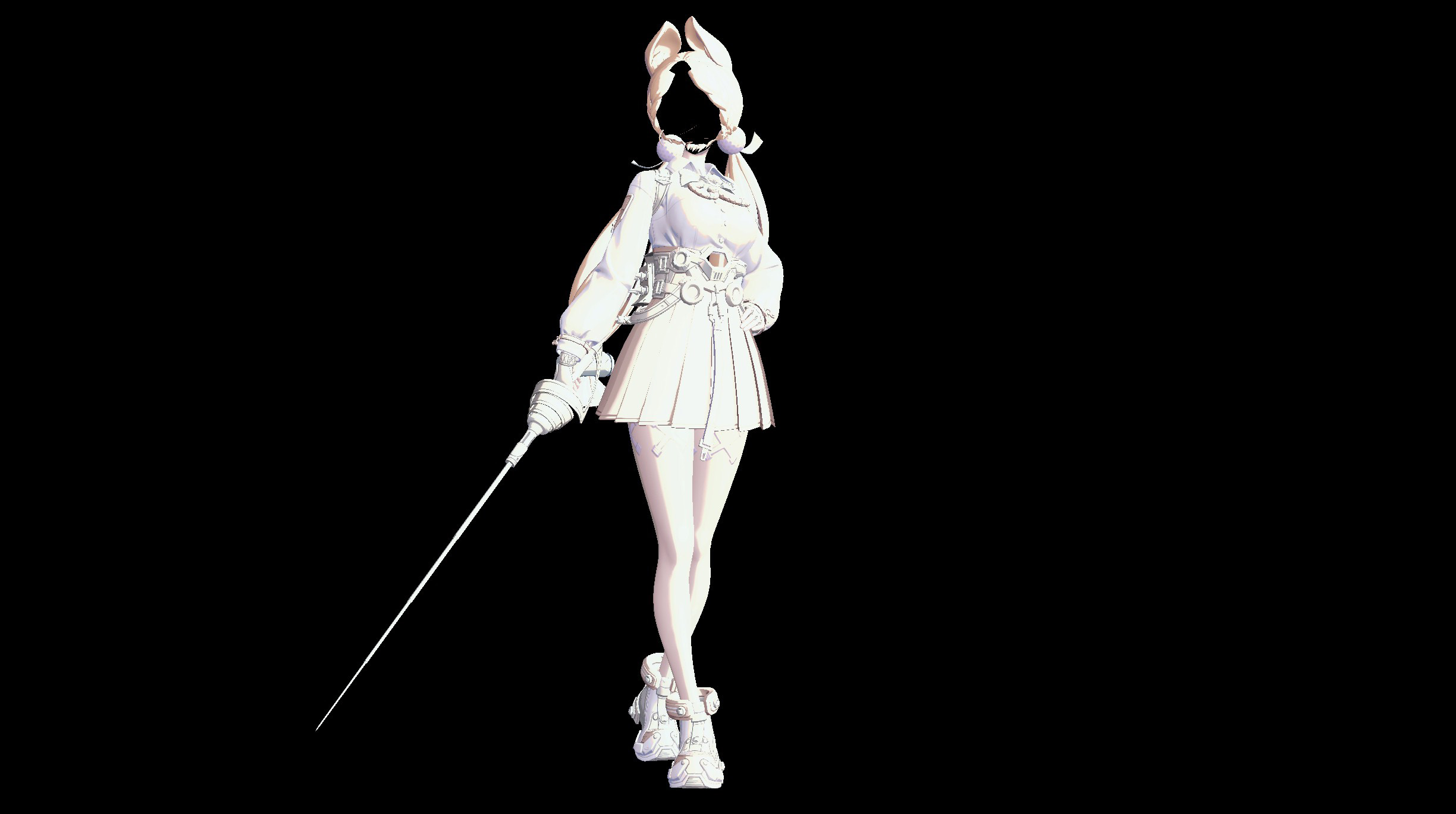

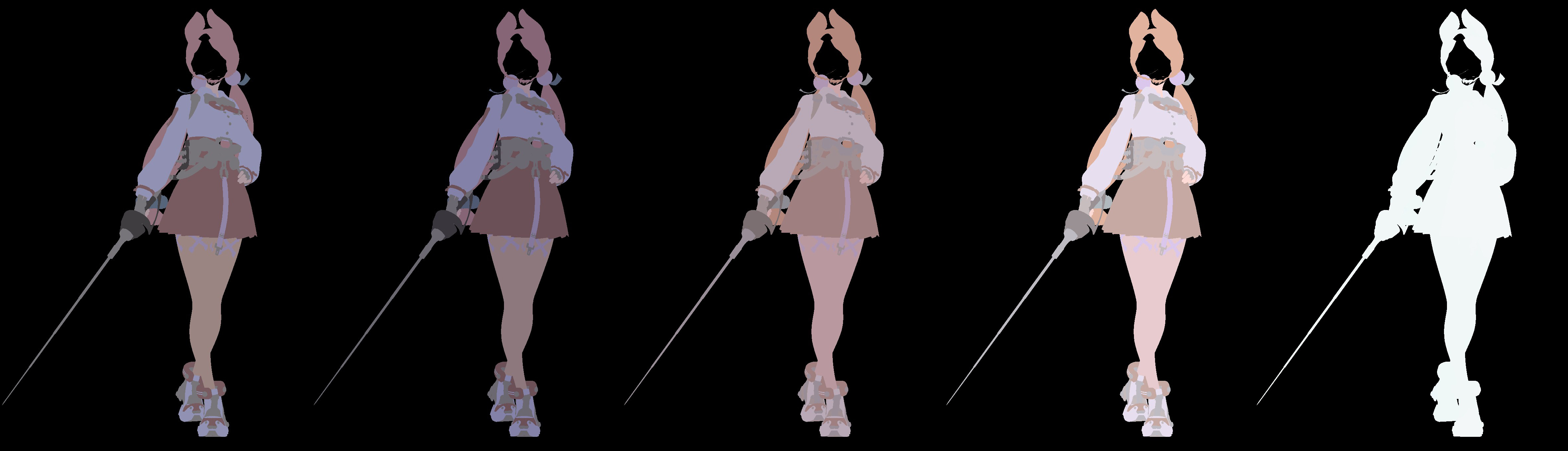

角色的Ramp

Ramp分为五层过渡，并且每个ID都会有这五层Ramp数据，参数5×5直接来到了25个，计算量会很大。如果我们使用曲线的话则要采样五次消耗也很大。

根据光照角度使用不同的层级

在UE复现时我是用了ColorCurveAtlas，每个材质通过5个Curve来调整不同ShadingID区域的Ramp颜色。

BaseColor与MatCap

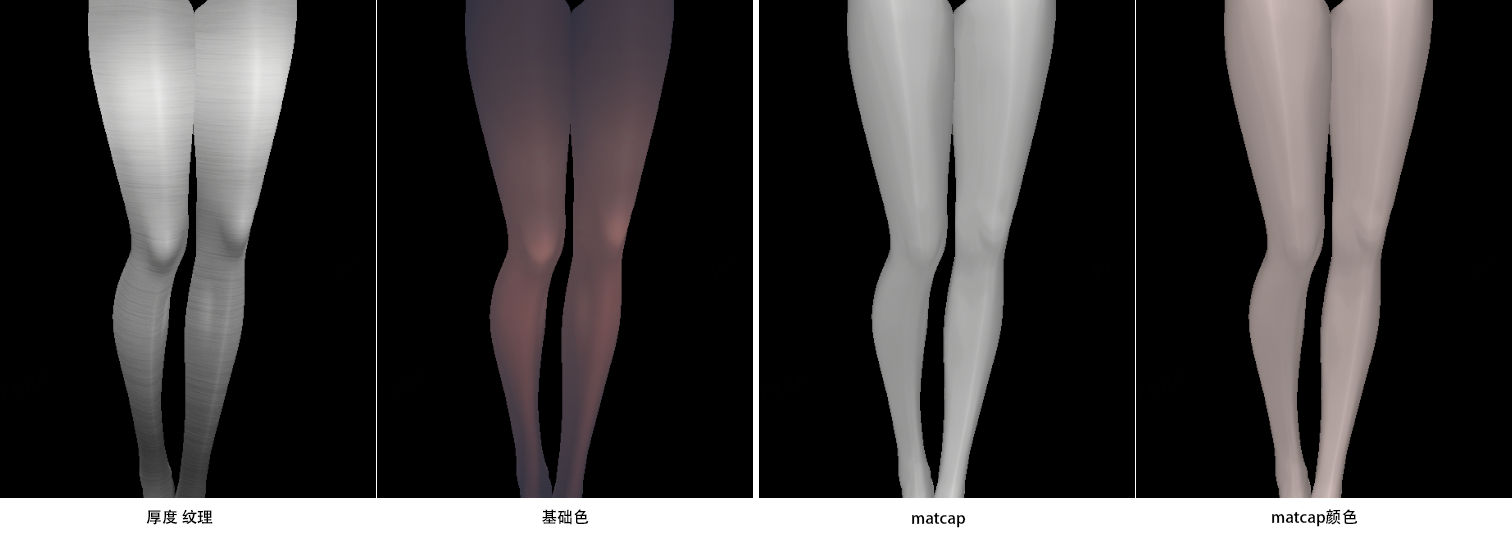

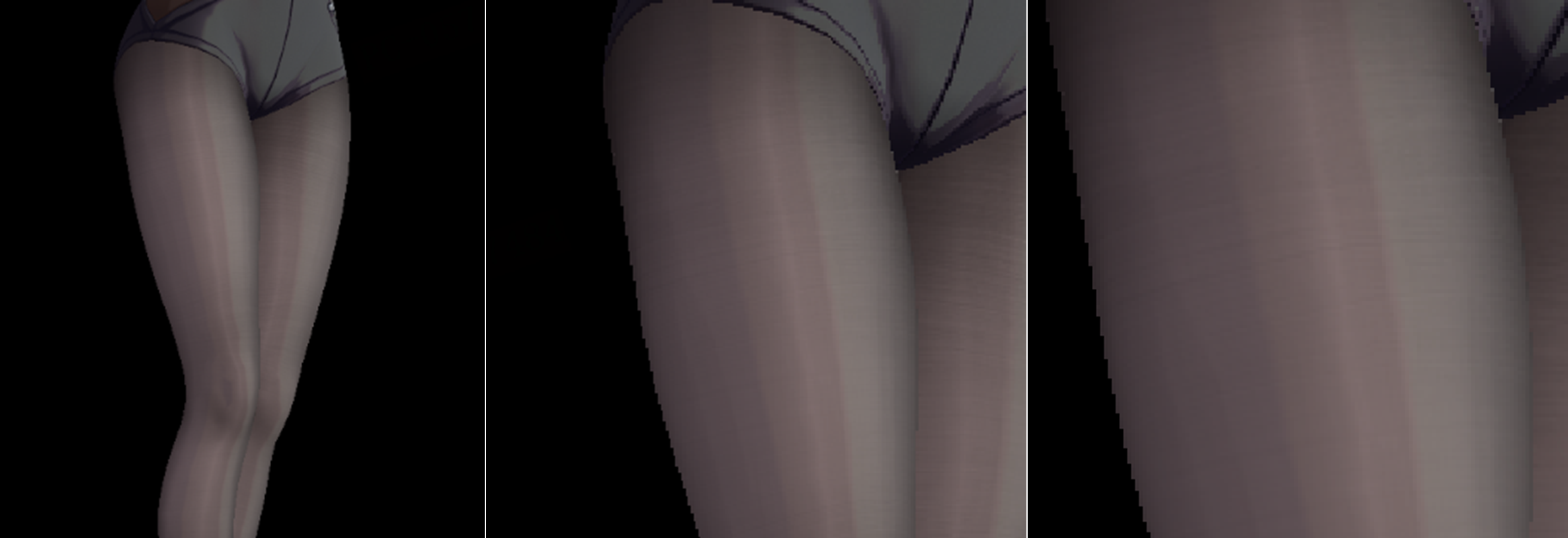

以丝袜为例，可以看到丝袜主要是各向异性高光以及一个Ramp叠在一起

这个厚度纹理其实就是MatCapMask图，采样Matcap图后就是第三张图的样子，Matcap颜色是一个用户参数。

经查看几乎所有丝袜的材质都使用的第三张Matcap，并且有0.5的缩放和0.5的偏移，也就是只使用了左下角的部分。

BaseColor的计算公式为：
BaseColor = lerp( baseColor,   baseColor   *   matcap   *   matcapTint  ,   matcapMask )

下图第1张图就是混入了Matcap的BaseColor。

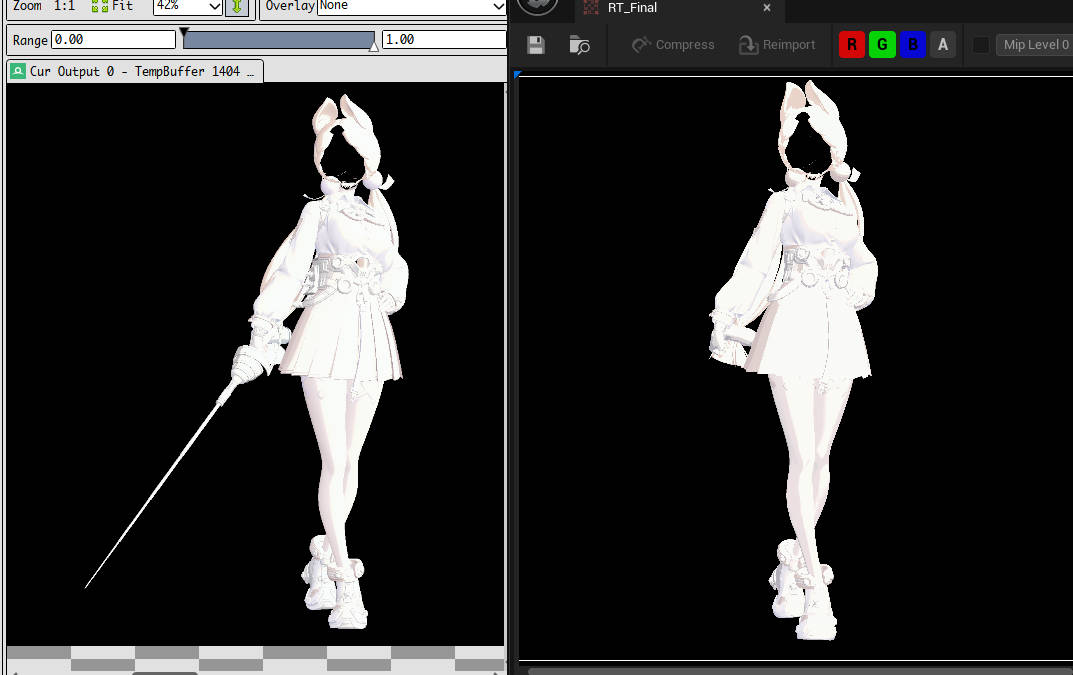

然后乘上Ramp可以看到非常接近最终效果的样子（图3）。

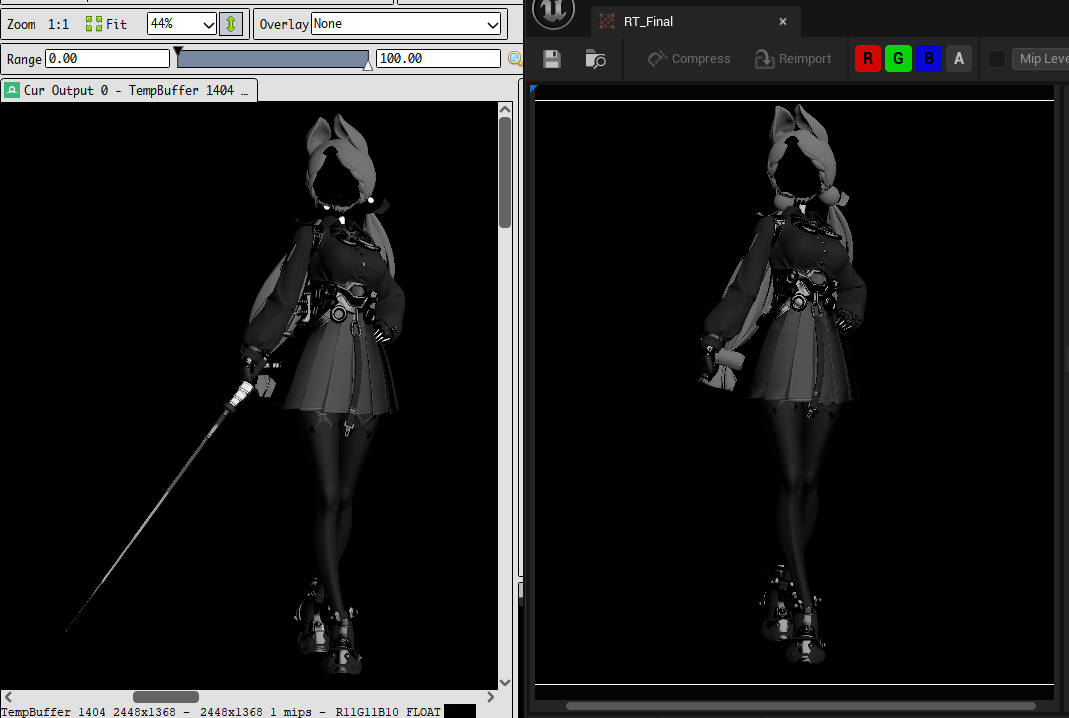

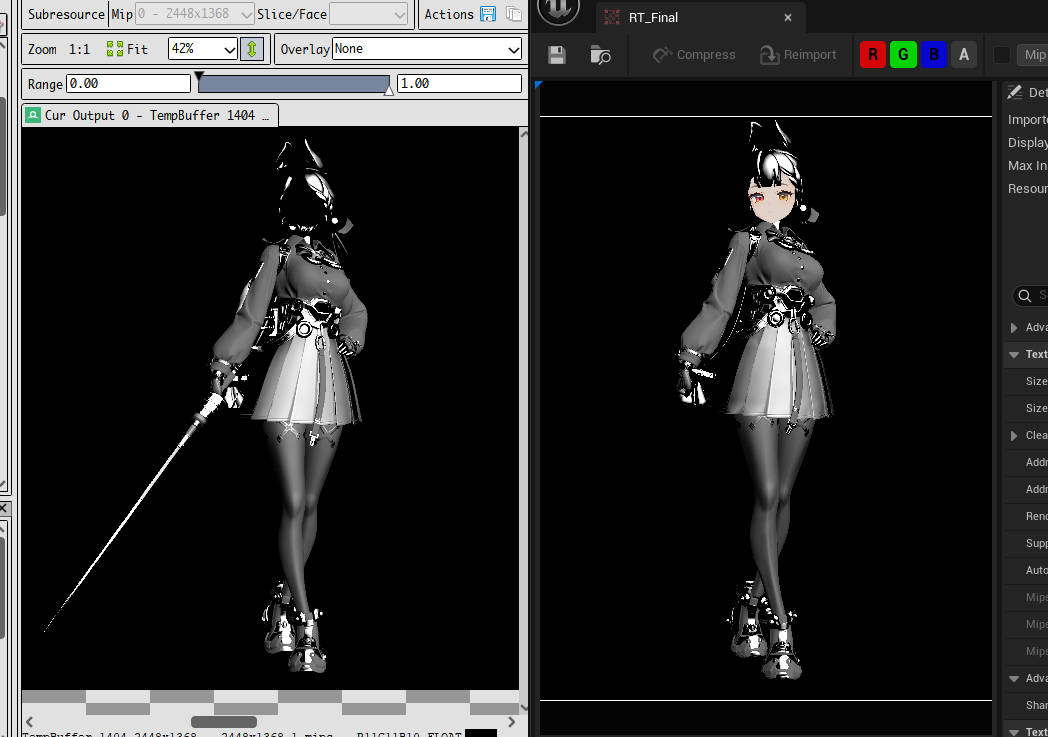

Specular

公式为

• SpecularArea的计算中身体部分使用的是UnityURP中的GGX计算，而头发使用的一个自定义的高光计算。
• SepcularMask通过采样纹理来控制哪部分区域拥有高光。
• F0是lerp(0.04, baseColor, metallic)计算而来。

在身体部分计算高光区域使用的是GGX后作为D，而G使用：

float G = saturate( NoL * 0.75 + 0.25 );

最后计算高光区域：

(D-(1-rough)) * G / (rough*rough);

头发高光计算为：

float s = min(1, 0.16666 / NoH2);
NoL = saturate(NoL * 0.75 + 0.25);
return s * NoL;

头发部分的高光：

待补充

Emissive

emissive的Mask存在Mix0图B通道的0.2~0.8范围内，需要做一个映射。

saturate((b - 0.2) * 1.25);

然后也是分五个ID做五个用户参数，最后乘上Color就可以了

saturate((b - 0.2) * 1.25) * GetEmissive(id) * color

Outline

描边是切线空间平滑法线的数据存放在TexCoord1的两个通道中。

顶点计算部分是在View空间进行法线外扩，并根据深度修改描边粗细。同时顶点色的R通道也会作为描边外扩的Mask来控制粗细。

在着色阶段使用背面渲染。颜色计算使用：

float3 hsv = ToHSV(basecolor - metallic);
float a = (hsv.y - hsv.z) * 0.2 + 0.6;
float3 b = smoothstep(0.28, 0.38, NoL) * 0.5 + 0.5;
hsv.z *= a * b;
return ToRGB(hsv) * UserOutlineTint;

关于S-V的值

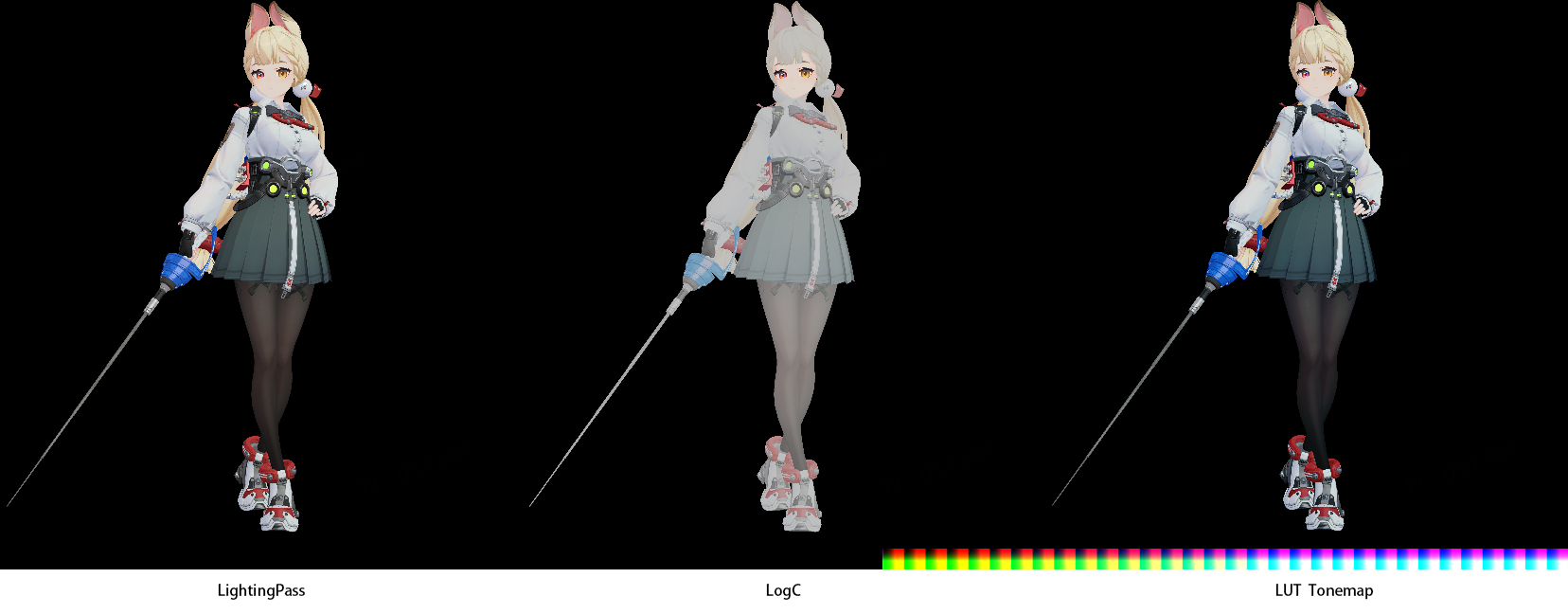

Tonemap/LUT映射

绝区零使用LUT在LogC空间进行调色和tonemap，Unity有LogC的转换函数

在逆向时在UE中写了个

float3 LinearToLogC (float3 linearColor)
{
    const float a = 5.5555558;
    const float d = 0.047996;
    const float b = 0.0734998;
    const float c = 0.386036;

    float3 x = linearColor * a + d;
    float3 logC = c + b * log2(x);
    return saturate(logC);
}
